P-U

P-U20
P-U20

카메라 스펙

  • 모듈: 1/2.5″ Exmor R CMOS
  • 화소: 3840[H]x2160[V] (약 8.5백만 화소)
  • 지원 해상도:
    3840x2160p30
    1920x1080p60, 1920x1080i60, 1920x1080p30, 1280x720p60, 1280x720p30, 720x576i50(CVBS only), 1920x1080p59.94, 1920x1080i59.94, 1280x720p59.94, 1920x1080p50, 1920x1080i50, 1920x1080p25, 1280x720p50, 1280x720p25
  • 지원 출력: 3G-SDI (FHD), HDMI-1 (FHD), HDMI-2 (UHD), CVBS
  • Zoom 배율: 광학 zoom: 20배, 디지털 zoom: 12배
  • 렌즈: 20배 Zoom Lens [f=4.4 ~ 88 mm, F2.0 ~ F3.8]
  • 시야각 : 70.2° (광각) ~ 4.1° (망원) (Image stabilizer OFF) / 60.0° (광각) ~ 3.5° (망원) (Image stabilizer ON)
  • 최소 조도 (50 IRE, 1/30sec)
    • 1/30sec, 50%, High Sensitivity On: 0.4lx
    • 1/30sec, 50%, High Sensitivity Off: 1.6lx
    • 1/4sec (1/3sec), 50%, High Sensitivity On: 0.06lx
    • 1/4sec (1/3sec), 50%, High Sensitivity Off: 0.21lx

카메라 기능

  • Day&Night: AGC, TDN(ICR)
  • Focus: Semiauto/ Auto/ Manual
  • Image Flip: On/ Off
  • Zoom Speed: 0~7
  • Focus Near Limit: 30cm/ 1m/ 1.5m/ 2m/ 3m/ 5m/ 10m
  • AF Sensitivity: Normal/ Low
  • Defog Mode: Off/ Low/ Mid/ High
  • High Sensitivity: Off/ On
  • Noise Reduction: Off/ 1~5
  • Aperture: 10, 0~15
  • White Balance: Auto/ Indoor/ Outdoor/ One Push/ ATW/ Manual/ Outdoor Auto/ Sodium Auto/ Sodium/ Sodium Out Auto
  • Program AE: Full Auto/ Bright/ Shutter Pri/ Iris Pri/ Manual
  • WDR: Off/ On/ VE
  • BLC: On/ Off

Pan / Tilt

  • 앵글 범위: Pan: 344˚ (-172˚~ +172˚)
                        Tilt: total 220˚(-20˚~ 0˚~ 180˚~ -160˚)
  • 앵글 속도: Manual: 0.002˚/sec ~180˚/sec (Zoom 배율 호환), 프리셋: 300˚/sec, 스윙: 1˚/sec ~ 180˚/sec
  • 프리셋 설정: 256개 프리셋[VISCA], 255개 프리셋(라벨 설정, 각 디스플레이 설정)[PELCO]
  • 스윙 설정: 8개 스윙
  • 패턴 설정: 8개 패턴
  • 그룹 설정: 8 그룹(20 모션/그룹)
  • 다른 기능: Smart-Flip, Home Position Set, Auto Parking, Power Up Action, and etc.

사양

  • 캠 ID: PELCO: 1~14, VISCA: 1~14 setting
  • 호환: RS-422/485, RS-232C, IR Remote
  • 프로토콜: PELCO-D/P, VISCA
  • OSD: Menu, Position, etc.
  • 전원: DC 12V ± 10% (Max 1A)
  • 크기: 181 x 198 x 206 mm(W x D x H)
  • 무게: Approximately 1.95kg
  • 적정 온도: 0˚C ~ 40˚C(32˚F~104˚F)

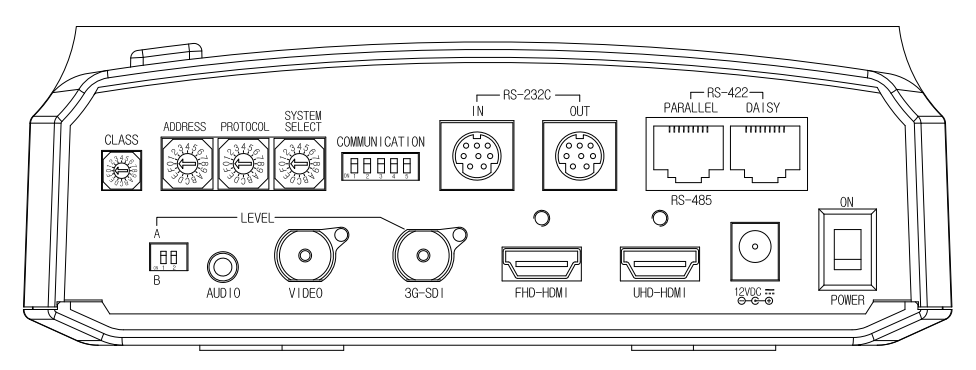

P-U 시리즈 후면

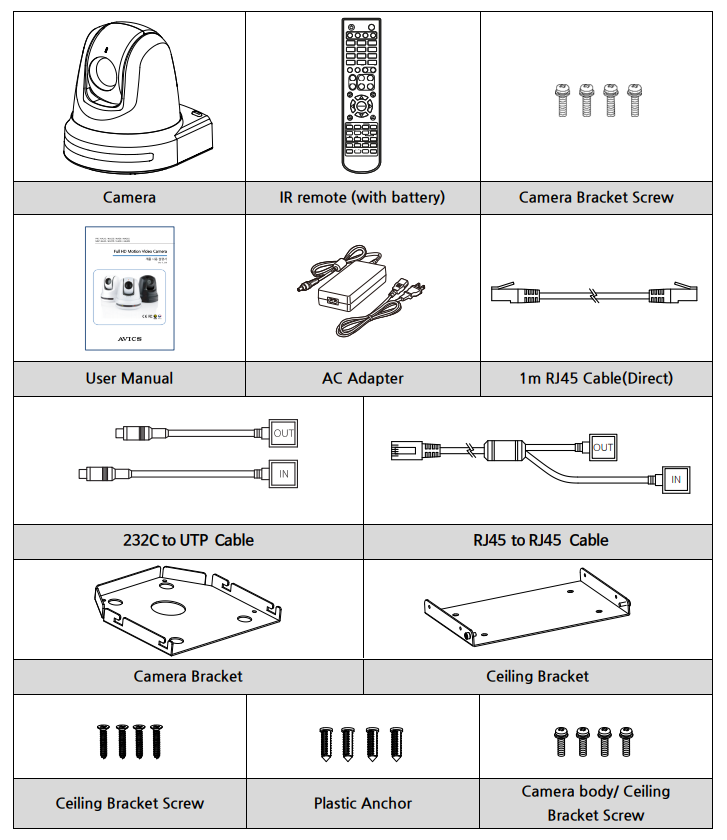

P-U 기본 구성

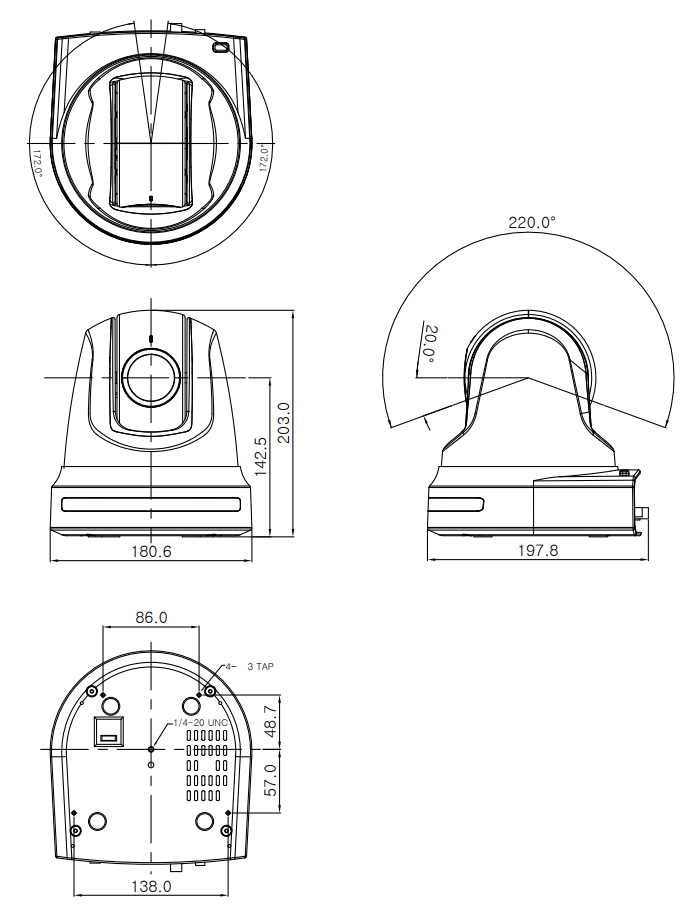

P-U 시리즈 구상도
